Подготовьте аппарат

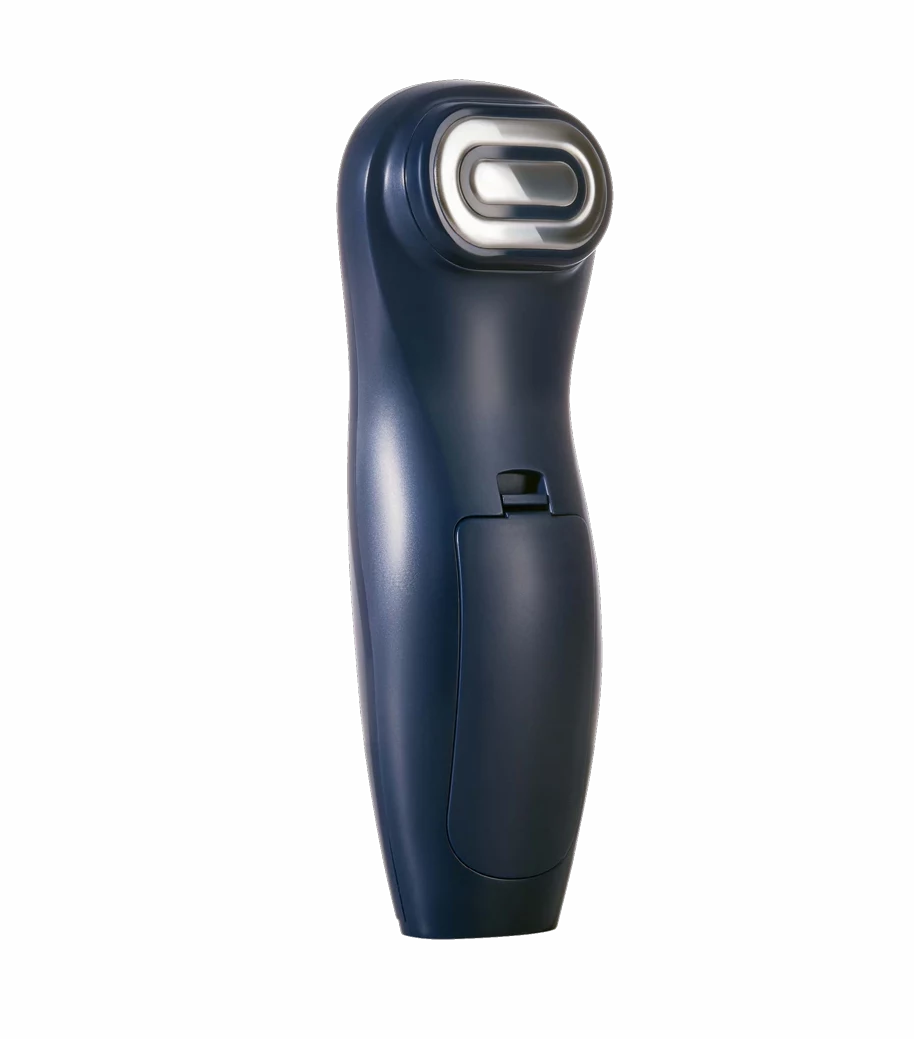

Снимите плёнку с экрана. Откройте крышку на спинке и вставьте две батарейки АА. Протрите электрод салфеткой с 3% перекисью водорода.
Инструкция ДЭНАС-ПКМ Про
Как включить аппарат, выбрать программу, подобрать мощность и провести первый сеанс. Нажмите на кнопку аппарата, чтобы узнать, что она делает.
Пересказ руководства по эксплуатации ТРТК 23.0-03.70-02 РЭ своими словами. Цифры, зоны и время взяты из руководства.
Нажмите на кнопкуПодсказка появится здесь. Можно перевернуть аппарат кнопкой «Тыльная сторона».
26готовых программ
1–200 Гцчастоты и 3 особых режима
105 гбез батареек, 160×62×30 мм
10+ чработы от двух батареек АА
Коротко
ДЭНАС-ПКМ Про прикладывают металлическим электродом к коже. Аппарат сам ловит контакт и подаёт слабые импульсы. Готовая программа подскажет зону и время на экране, вам остаётся выбрать силу по ощущениям.
- Вставьте две батарейки АА, соблюдая полярность.
- Нажмите ⏻. Аппарат пикнет и откроет главное меню.
- Кнопками ∧ ∨ найдите «Программы», выберите нужную и нажмите ○.
- Приложите электрод к зоне с экрана. Кнопками ‹ › выберите мощность.
- Дождитесь сигнала, отдохните 10–15 минут. Выключение — удерживать ⏻ 3 секунды.
1Первый сеанс по шагам
2
Включите
Коротко нажмите ⏻. После сигнала и заставки откроется главное меню.
3
Выберите программу
Кнопками ∧ ∨ дойдите до «Программы», нажмите ○. Найдите нужную, например «Спина», и снова нажмите ○.
4
Приложите электрод
Экран покажет зону. Сядьте или лягте: стоя процедуры проводить нельзя. Держите аппарат за нижнюю часть, электрод плотно к голой коже.
5
Подберите мощность
Кнопками ‹ › выставьте силу от 1 до 99. Начните с минимума и добавляйте до лёгкого покалывания. На экране пойдёт таймер.
6
Закончите сеанс
Если зон несколько, аппарат пикнет и попросит переставить электрод. В конце снова сигнал. Выключение: удерживайте ⏻ около 3 секунд.

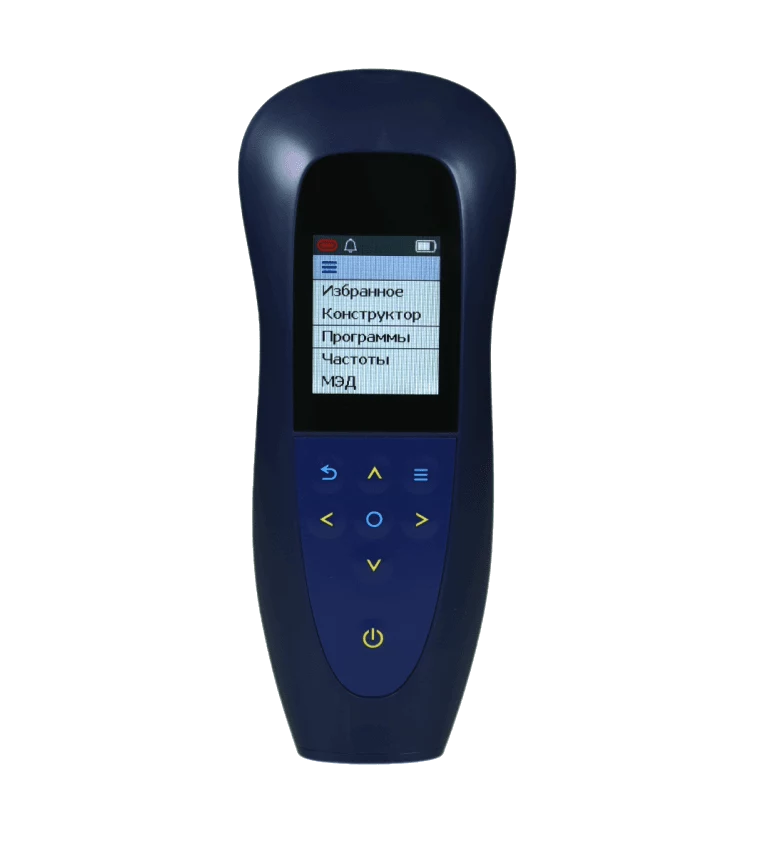

2Кнопки и экран
⏻
Включение и выключение
Короткое нажатие включает. Чтобы выключить, удерживайте около 3 секунд: появится «Доброго здоровья».
○
Выбор
Подтверждает пункт меню, программу или значение.
∧∨
Вверх и вниз
Перемещают курсор по меню. Во время сеанса открывают «Настройки +»: избранное, звук, контакт, таймер.
‹›
Влево и вправо
Меняют мощность во время сеанса, а в настройках двигают курсор и меняют числа.
↶
Назад
Шаг назад, в предыдущее меню.
≡
Главное меню
Из любого места сразу в главное меню.
Строка состояния вверху экрана
Значки показывают контакт с кожей, звук, будильник, таймер, включённый «Детский доктор», отметку «Избранное» и заряд батарейки. Если значок батареи покраснел и аппарат прерывисто пищит, пора менять батарейки.
Когда аппарат пищит
При включении и выключении, старте и конце программы, появлении и потере контакта с кожей, по таймеру, при смене фазы МЭД, в конце цикла скрининга, по будильнику и при севших батарейках.
Аппарат сам выключается примерно через 3 минуты без нажатий, после потери контакта с кожей или после конца сеанса.
426 программ: зоны и время
Выберите программу: покажем, куда ставить электрод, сколько длится каждая зона и при каких состояниях её указывает производитель. Если зон несколько, аппарат сам подскажет, когда переходить к следующей.
Аллергия
Когда применяют: Крапивница, острые аллергические реакции, укусы насекомых.
Зона 1Эпигастральная область и подреберья7710 + 3,8 Гц · 10 мин
Зона 2Область 7-го шейного позвонка77 + 1,7 + 3,8 Гц · 15 мин
Боль
Когда применяют: Хроническая головная боль, зубная боль, боль в спине, шее и суставах.
Зона 1Область боли75–135 Гц, плавающая · 15 мин
Боль сильная
Когда применяют: Острая боль разного происхождения, боль после операции.
Зона 1Область болипачки импульсов 77 Гц · 15 мин
Вздутие
Когда применяют: Вздутие живота.
Зона 1Передняя стенка живота7710 + 125 Гц · 10 мин
ВСД
Когда применяют: Вегетососудистая дистония, метеозависимость, усталость, проблемы со сном.
Зона 1Шейно-воротниковая зона7710 + 10 + 2,5 Гц · 20 мин
Гинек. боль
Когда применяют: Болезненные месячные.
Зона 1Болезненная область живота7710 + 3,8 + 4,0 Гц · 15 мин
Гинекология
Когда применяют: Нарушения цикла, воспалительные заболевания.
Зона 1Подошвы стоп2,5 + 4,0 + 9,4 Гц · 15 мин
Зона 2Шейно-воротниковая зона7710 · 15 мин
Зона 3Пояснично-крестцовая зона10 + 20 Гц · 10 мин
Гипертония
Когда применяют: Повышенное давление.
Зона 1Область 2-го шейного позвонка7710 · 5 мин
Зона 2Область 7-го шейного позвонка7710 · 5 мин
Гипотония
Когда применяют: Пониженное давление.
Зона 1Шейно-воротниковая зона77АМ · 15 мин
Голова
Когда применяют: Головная боль, головокружение, мигрень.
Зона 1Область 2-го шейного позвонка60 Гц · 5 мин
Зона 2Шейно-воротниковая зона60 Гц · 5 мин
Зона 3Кисть: зона головы по Су-Джок60 Гц · 5 мин
Горло
Когда применяют: Боль в горле, осиплость голоса.
Зона 1Кисть: зона шеи по Су-Джок60 Гц · 10 мин
Зона 2Подчелюстная зона77 Гц · 10 мин
Диарея
Когда применяют: Диарея.
Зона 1Передняя стенка живота125 Гц · 10 мин
Зона 2Пояснично-крестцовая зона20 Гц · 5 мин
ЖКТ боль
Когда применяют: Боль в животе, изжога.
Зона 1Болезненная область живота7710 + 3,8 + 5,9 Гц · 15 мин
Запор
Когда применяют: Запор.
Зона 1Передняя стенка живота125 Гц · 10 мин
Зона 2Пояснично-крестцовая зона20 Гц · 5 мин
Кашель
Когда применяют: Кашель.
Зона 1Подчелюстная зона7710 · 5 мин
Зона 2Яремная ямка60 Гц · 10 мин
Мышцы
Когда применяют: Боль в мышцах, растяжение связок, сухожилий и мышц.
Зона 1Область повреждения или болипачки 1 Гц / 125 Гц · 15 мин
Мышцы спорт
Когда применяют: Боль в мышце, нарушение мышечного тонуса.
Зона 1Нагруженные мышцыпачки 1 Гц / 77 Гц · 20 мин
Насморк
Когда применяют: Заложенность носа, затруднённое носовое дыхание.
Зона 1Кисть: зона носа по Су-Джок10 Гц · 10 мин
Зона 2Крылья носа и проекции пазух7720 · 10 мин
Потенция
Когда применяют: Эректильная дисфункция, простатит.
Зона 1Пояснично-крестцовая зона2,6 + 4,0 + 9,4 Гц · 15 мин
Зона 2Шейно-воротниковая зона7710 · 15 мин
Зона 3Стопы10 + 20 Гц · 10 мин
Почки
Когда применяют: Боль в области почек, нарушения мочеиспускания.
Зона 1Пояснично-крестцовая зона77 + 20 Гц · 20 мин
Зона 2Стопы2,8 + 8,1 Гц + 7710 · 15 мин
Спина
Когда применяют: Боль в спине и шее, нарушения осанки.
Зона 1Вдоль позвоночника, в области боли140 + 77 + 20 Гц · 15 мин
Суставы
Когда применяют: Боль и скованность в суставах, последствия травм.
Зона 1Больной сустав140 + 77 + 20 + 1,6 Гц · 20 мин
Зона 2Сегментарная зона позвоночника7710 · 10 мин
Тошнота
Когда применяют: Тошнота, рвота.
Зона 1Эпигастральная область и подреберья7710 · 10 мин
Травма
Когда применяют: Ушибы, переломы, вывихи, восстановление после спортивных травм.
Зона 1Повреждённая часть тела200 + 140 + 77 Гц · 15 мин
Удушье
Когда применяют: Удушье, затруднённое дыхание.
Зона 1Яремная ямка7710 · 10 мин
Зона 2Область 7-го шейного позвонка1,0 + 8,0 + 3,6 Гц · 9 мин
Целлюлит
Когда применяют: Целлюлит.
Зона 1Проблемная зона: ягодицы, живот, бёдрапачки 1 Гц / 60 Гц · 20 мин
Зоны и режимы в руководстве носят рекомендательный характер и не заменяют консультацию врача.
5Частоты и режимы
В меню «Частоты» можно выбрать частоту вручную. Таймер по умолчанию стоит на 30 минут, его можно изменить в «Настройки +» от 1 до 30 минут.
| Частота | Для чего её рекомендует руководство |
|---|---|
| 1,0–9,9 Гц | Шаг 0,1 Гц. 1–4 Гц применяют для лимфоидной, костной и соединительной ткани; 4–7 Гц для вегетативной нервной системы; 7–9,9 Гц для паренхиматозных органов (печень, почки и другие). |
| 10 и 20 Гц | Универсальные. Общее регулирующее действие и усиление эффекта других частот, в остром периоде и при восстановлении. |
| 60 и 77 Гц | Универсальные, при выраженных местных жалобах: обезболивание, местный кровоток, воспаление. |
| 125 и 140 Гц | Опорно-двигательный аппарат и невралгии с выраженной болью. |
| 200 Гц | Быстрое обезболивание при травмах, невралгиях, болях в суставах и мышцах. |
| 7710 | Чередует 77 и 10 Гц. При склонности к повышенному давлению, ВСД по гипертоническому типу, нарушениях сна. |
| 7720 | Чередует 77 и 20 Гц. Для нормализации вегетативной регуляции и уменьшения отёков. |
| 77АМ | 77 Гц с модуляцией. При пониженном тонусе внутренних органов и склонности к пониженному давлению. |
6МЭД и скрининг
МЭД — минимальная эффективная доза
Автоматическая программа на 10 Гц для восстановления при физических и эмоциональных перегрузках, хронической усталости, а также для профилактики простуды в сезон. Обычно раз в день курсом 8–12 дней.
- Электрод ставят на точку хэ-гу на кисти, только встроенный электрод.
- Мощность минимальная или комфортная.
- Две фазы, после каждой сигнал. Двигать аппарат во время работы нельзя.
Скрининг — поиск зон для обработки
Аппарат за 5 секунд измеряет отклик кожи и показывает индекс ΔLt от 0 до 100. Мощность фиксированная, 5 единиц.
- Приложите электрод, дождитесь сигнала и запишите ΔLt.
- Оторвите аппарат на 1–2 секунды и поставьте рядом. Повторите по всей зоне.
- Участок, где число заметно выше или ниже соседних (например 6, 5, 8, 20, 4, 7), обработайте 1–5 минут на 60 или 77 Гц.
7Мощность и длительность сеанса
Силу подбирают по ощущениям. По ходу курса её можно поднимать и снижать: по мере уменьшения боли обычно нужно меньше.
Минимальная
Ощущений нет или лёгкая вибрация. Для детей до 12 лет, при гипертонии, гипотонии, ВСД, частых головных болях и головокружениях.
Комфортная
Безболезненное покалывание, вибрация или лёгкое жжение. Самый частый уровень.
Максимальная
На пороге боли, мышцы могут подёргиваться. Только при сильной боли. Порог боли не превышайте.
Сколько длится сеанс
5–10 миндо 1 года
1–3 мин на зону
1–3 мин на зону
10–15 мин1–3 года
3–5 мин на зону
3–5 мин на зону
15–20 мин3–5 лет
5–7 мин на зону
5–7 мин на зону
20–25 мин5–12 лет
7–9 мин на зону
7–9 мин на зону
30–40 минстарше 12 и взрослые
10–15 мин на зону
10–15 мин на зону
Когда нужна быстрая помощь, например при боли, сеанс ведут, пока жалобы не уйдут или заметно не ослабнут. В готовых программах время уже задано.
Как водить электродом
Стабильно
Электрод стоит на месте всю процедуру. Для точек и небольших зон; большую зону обрабатывают участками по очереди.
Лабильно
Плавно ведите по коже со скоростью 0,5–3 см в секунду: прямыми, круговыми движениями, слегка надавливая.
Лабильно-стабильно
Ведёте по зоне и ненадолго задерживаетесь там, где болит сильнее всего.
8Полезные функции
Избранное
Запустите программу или частоту, кнопками ∧ ∨ откройте «Настройки +» и выберите «В избранное». В строке состояния появится сердечко.
Конструктор
«Конструктор» → «Создать» → номер схемы. Добавьте программы и частоты, затем «Сохранить» и введите название до 8 букв. Всего 5 схем.
Детский доктор
Выберите возраст: до 1 года — 10 Гц, 1–3 года — 20 Гц, 4–7 лет — 60 Гц, 7–12 лет — 77 Гц. Мощность ограничится 5 единицами, часть программ скроется.
Таймер
Только в «Частотах»: от 1 до 30 минут. Если выключить, время идёт вперёд, максимум 30 минут.
Контакт
«Терапия без контроля контакта» подаёт импульсы, даже если электрод неплотно прилегает. Работает в «Программах» и «Частотах».
Настройки
Громкость (0, 1, 2), яркость 5–100, экономия батареек, запоминание последнего режима, часы, будильник, 5 языков, светлая и тёмная тема.

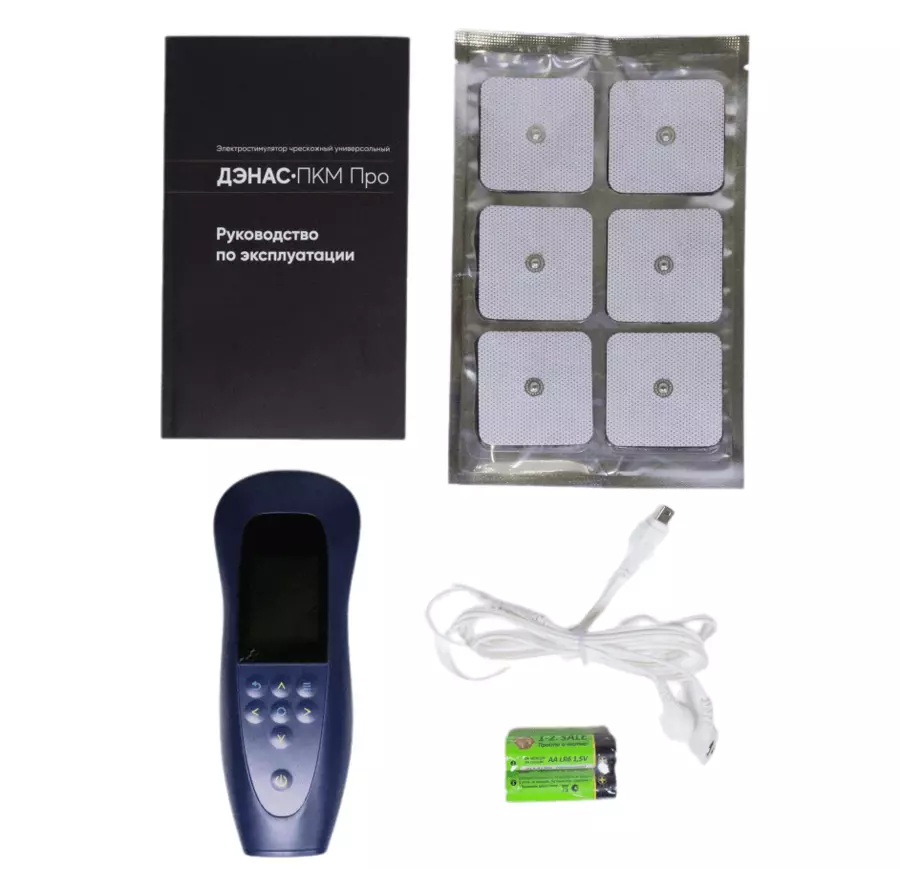

9Выносные электроды
Встроенный электрод на спинке аппарата подходит для большинства зон. Для спины, мышц и целлюлита удобнее самоклеящиеся электроды 5×5 см: подключите кабель к электроду и к разъёму внизу аппарата.
- Выносные электроды работают только в «Программах» и «Частотах». В МЭД и скрининге — только встроенный.
- Перед наклейкой вымойте кожу мылом и водой. Крем, масло и спирт портят клеевой слой.
- Самоклеящиеся электроды личные: одним человеком их можно использовать повторно, пока держит клей.
- Подходят и другие электроды производителя: для стоп, массажные, точечный, параорбитальный (для зоны вокруг глаз).
10Батарейки и уход
Батарейки
Две АА (LR6) по 1,5 В или аккумуляторы 1,2 В. Меняйте обе сразу, одного типа. Хватает не меньше чем на 10 часов работы; меньшая яркость экрана продлевает срок.
Электрод
До и после сеанса протирайте мягкой салфеткой без ворса с 3% перекисью водорода и каплей моющего средства. Храните аппарат с сухим электродом.
Хранение
Работает при +10…+35 °C. Боится воды, ударов, жары и солнца. Если долго не пользуетесь, достаньте батарейки. После мороза подождите 2 часа.
Без батареек дольше 5 минут сбрасываются часы, будильник и личные настройки. Сетевой адаптер подключать нельзя.
11Не работает — что делать
Не включается
ПричинаНет батареек, они сели или вставлены не той стороной
Что сделатьВставьте новые батарейки по маркировке в отсеке
Пищит при включении и сразу гаснет
ПричинаСели батарейки или включили сразу после выключения
Что сделатьЗамените батарейки или подождите 3 секунды перед включением
Не начинает сеанс встроенным электродом
ПричинаНе выбран режим, мало контакта или мощность 0
Что сделатьВыберите программу или частоту, прижмите электрод, смочите кожу водой, добавьте мощность
Не начинает сеанс с выносными электродами
ПричинаТо же самое
Что сделатьВыберите режим в «Программах» или «Частотах», прижмите электроды, добавьте мощность
Нет звуков
ПричинаЗвук выключен
Что сделать«Настройки» → «Звук» → «Общий»
Быстро гаснет подсветка
ПричинаВключена «Экономия»
Что сделать«Настройки» → «Экономия» → выключить
Не выключается сам без контакта
ПричинаВключена «Терапия без контроля контакта»
Что сделатьВыключите её в «Настройки +» → «Контакт»
Мигает батарейка, прерывистый сигнал
ПричинаБатарейки сели
Что сделатьЗамените обе батарейки
Будильник не срабатывает
ПричинаБудильник выключен или сели батарейки
Что сделать«Настройки» → «Будильник» → «Однократно» или «Ежедневно»
Сам выключается
ПричинаБатарейки сели
Что сделатьЗамените батарейки
Батарейки быстро садятся
ПричинаСлабые батарейки, высокая яркость или выключена экономия
Что сделатьВозьмите щелочные (алкалиновые), уменьшите яркость, включите «Экономию»
Мощность не поднимается выше 5
ПричинаВключён «Детский доктор»
Что сделать«Детский док.» → «Выключено»
В «Программах» не хватает программ
ПричинаВключён «Детский доктор»
Что сделатьВыключите «Детский доктор»
Нет значка контакта, хотя электрод на коже
ПричинаСухая кожа, слабый контакт
Что сделатьПрижмите плотнее, смочите кожу. Под самоклеящиеся — вымыть кожу с мылом
Значок контакта не гаснет без кожи
ПричинаЗагрязнён электрод
Что сделатьПротрите электрод (см. «Батарейки и уход»)
Самоклеящиеся электроды не держатся
ПричинаИзношен клей, на коже крем или масло
Что сделатьВымойте кожу с мылом, замените электрод
Если неисправность не из списка, не разбирайте аппарат: обратитесь к продавцу или в сервис производителя.
12Противопоказания и безопасность
Нельзя применять
- при непереносимости электрического тока;
- с имплантированным кардиостимулятором.
Только после консультации с врачом
- эпилептический статус;
- новообразования любого происхождения;
- острая лихорадка неясной причины;
- тромбоз вен;
- острое психическое, алкогольное или наркотическое возбуждение;
- беременность: исследований у беременных нет.
Правила во время сеанса
- Не ставьте электрод на область сердца спереди.
- Не работайте на ранах, ссадинах и ожогах.
- Снимите часы и украшения в зоне процедуры.
- Только сидя или лёжа, не стоя.
- Не используйте одновременно с другими электроприборами, держите в метре от СВЧ-техники.
- При покраснении или аллергии на коже прекратите сеанс и обратитесь к врачу.
- Не отменяйте лекарства, назначенные врачом.
13Вопросы и ответы
Какую программу выбрать в первый раз?
Ту, что совпадает с жалобой: «Спина», «Голова», «Суставы» и так далее. Зоны и время программа подскажет сама. Если сомневаетесь или жалоба не из списка, начните с МЭД и спросите врача.
Сколько сеансов в день можно делать?
Руководство не ограничивает число сеансов. Для МЭД указан минимум один раз в день курсом 8–12 дней. В остальном ориентируйтесь на самочувствие и рекомендации врача.
Почему аппарат не начинает работать, хотя приложен к коже?
Проверьте, что выбран режим в «Программах» или «Частотах» и мощность больше нуля. Если кожа сухая, слегка смочите её водой и прижмите электрод плотнее.
Можно ли пользоваться детям?
Да, для этого есть «Детский доктор»: мощность ограничена 5 единицами, время сеанса меньше. Для каждого возраста своя частота.
Можно ли одним аппаратом пользоваться всей семьёй?
Да, если протирать электрод до и после каждого сеанса. Самоклеящиеся электроды у каждого должны быть свои.
Нужно ли смачивать кожу?
Не обязательно. Если контакт плохой или кожа сухая, слегка смочите её водой. Гели, кремы и масла не нужны, а под самоклеящимися электродами они мешают.
Какая гарантия?
12 месяцев с даты продажи, срок службы 5 лет. На батарейки гарантия не распространяется.
14Документы
PDFЭта инструкция в PDFДля печати, 12 страниц, 1,5 МБ
📘Практическое руководство ДЭНАСМетодики по заболеваниям, книга
PDFРуководство производителяТРТК 23.0-03.70-02 РЭ, 136 страниц
✓Регистрационное удостоверениеРЗН 2021/13307 от 28.01.2021
✓Гарантия 12 месяцевСрок службы 5 лет, ТУ 26.60.13-023-44148620-2020
Купить ДЭНАС-ПКМ Про
Комплект с самоклеящимися электродами и кабелем. Доставка по всей России.
13 899 ₽
